國標鑄鋼閘閥

鑄鋼閘閥是以碳素鋼鑄造的楔式閘閥，密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。鑄鋼閘閥是的截斷閥之一，主要用來接通或截斷管路中的介質，不適用于調節介質流量。鑄鋼閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。

鑄鋼閘閥分類

鑄鋼閘閥：按材料分有碳鋼閘閥、不銹鋼閘閥、低合金鋼閘閥（耐高溫的鉻鉬鋼屬這個類別）、低溫鋼閘閥等。
各類鑄鋼閘閥下又有各種具體鋼種牌號常用如下：
1、碳鋼閘閥鑄件牌號有：WCA、WCB、WCC、LCB等；適用溫度-46度~425度。
2、不銹鋼閘閥鑄件牌號：301不銹鋼、CF8不銹鋼（對應鍛件304不銹鋼）、CF8M不銹鋼（對應鍛件316不銹鋼）等；適用溫度-198度~816度。
3、低合金鋼分高溫合金鋼和高強度低合金鋼，其中高溫合金鋼就是常說的鉻鉬鋼。
鉻鉬鋼閘閥的鑄件牌號：ZG1Cr5Mo、ZG15Cr1MoV、ZG20CrMoV、WC6、WC9、C12A等。適用溫度550度~750度。
每種具體的牌號材料所適用的溫度各不相同，視實際工況條件選用。
在閥門采購中說到鑄鋼閘閥通常就是指WCB牌號的碳鋼閘閥。

鑄鋼閘閥技術方案

在閥桿的出頭端切削一個1/4圓柱的直角缺口，其深度與閘板的開關行程相當，在直角口延伸的平面上印刷上線條、刻度和文字，用來體現鑄鋼閘閥的開關狀態和開通量。該鑄鋼閘閥能有效解決傳統的鑄鋼閘閥存在不能直接觀察開關狀態的缺陷。有益效果提高鑄鋼閘閥的工作性能，方便操作，有利識別開關狀態。

Z41H國標鑄鋼閘閥安裝與維護應注意以下事項：
手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。
帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。
帶傳動機構的閘閥，按產品使用說明書的規定安裝。
如果閥門經常開關使用 , 每月至少潤滑一次。

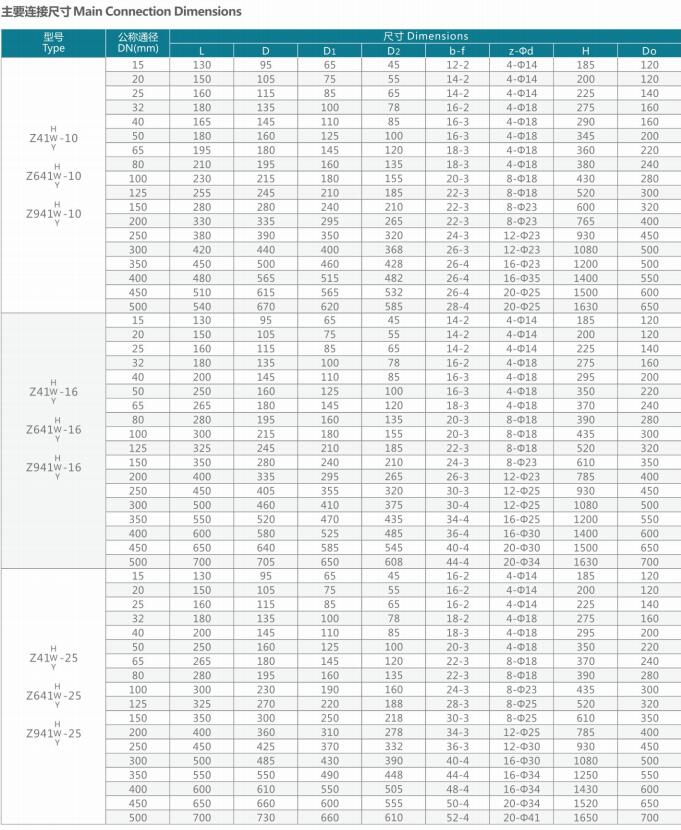

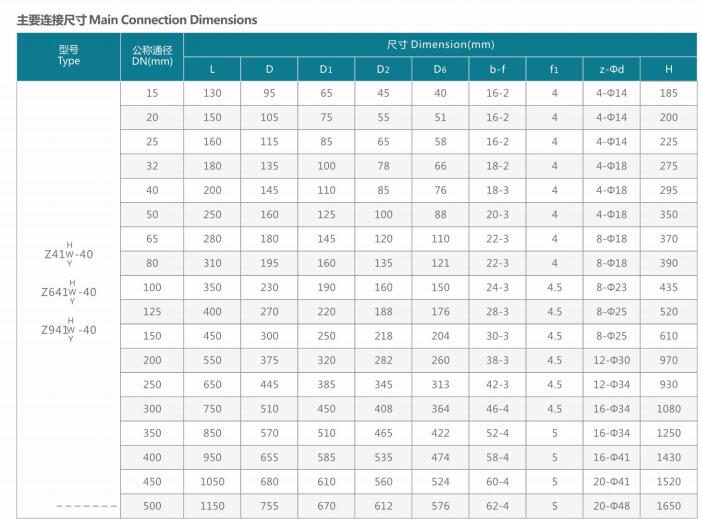

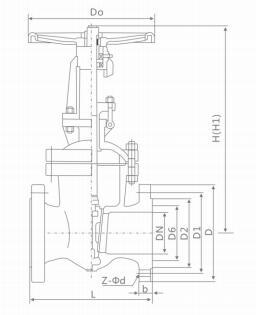

國際鑄鋼閘閥尺寸參數

國際鑄鋼閘閥鑄造設計要點
 一、要便于制造模型、芯盒和造型：
1、鑄件的內腔應該力求鑄造時不用或少用型芯，當采用型芯時，應該方便其支撐、固定及排氣出砂，必要時應該設有足夠的工藝孔。
2、對于鑄件內外側面及加強肋等結構，應該在起模方向設有一定的結構斜度。
3、鑄件上的凸臺部分與鑄件本體不應該相差過大，取同一高度，同一面上的距離較近的幾個凸臺，連成整體的凸起部分。
4、鑄件的外形應該力求簡單，以便于起模，應該盡量使鑄造分型面為平面，且數目小。
二、要減少產生鑄造缺陷的傾向：
1、應該盡量避免鑄件內具有大的水平面
2、鑄件平面壁上的鑄孔，應該用凸邊加固，以減少壁厚
3、鑄件結構應該盡可能使其冷卻時能*地收縮
4、鑄件內水路、氣路等大面積的夾層腔，應該有若干連接柱。
5、鑄件壁與壁之間的連接應該嚴防尖角和金屬集聚，厚壁與薄壁之間應該逐漸過渡，嚴防突變，以免造成熱節和應該力集中，形成熱裂、縮松等。
6、鑄件的局部厚斷面，應該盡可能采用挖空或鑄孔結構，并以加強肋適當加固。
7、鑄件的壁厚應該力求均勻，以防止縮孔、熱裂，當需保證順序凝固條件時，應該盡量使其具有朝一個方向變化的壁厚，當需保證同時凝固條件時，應該盡量使其具有等斷面壁厚。
